水力计算是CAD暖通设计中必不可少的一个重要环节。以前很多设计人员自己做Excel表格进行计算，需要手动输入很多参数，麻烦也容易出错。龙8CAD暖通各个模块大多提供了直接的水力计算功能。龙8CAD暖通中多联机水力计算，可以很方便的建立各个分支，提取平面图数据进行计算。本文介绍就是快！学习龙8CAD暖通多联机水力计算。

1、水力计算

菜  单：[多 联 机]→[水力计算]

功  能：调用多联机水力计算器。

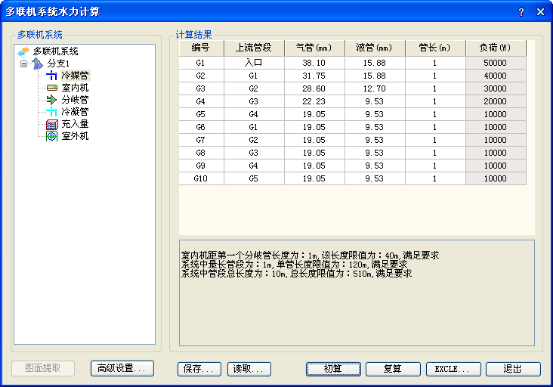

2、主界面

图面提取：选中“分支1”，则图面提取按钮可以使用，可以提多联机平面图数据。

保存：保存计算数据

读取：读取保存后的计算数据文件

初算：根据高级设置中的计算规则进行管径的选择计算

复算：根据选种的管径规格进行校核计算

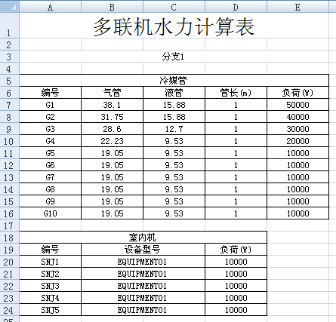

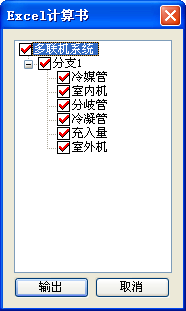

Excel：弹出输出EXCEL计算书界面，根据需求可以选择输出项。

退出：退出程序

选中“多联机系统”，点右健则弹出右健菜单，如下图所示：

可以新建分支系统。

选择分支系统，如“分支1”，点右健则弹出右健菜单，如下图所示：

提取数据：提取平面图数据。

标注编号：根据提取平面图的数据，进行管径，设置的编号标注，方便查看计算结果。

新建分支：新建新的分支系统

删除分支：删除当前选中的分支系统

设置设备：设置室内机数据，可以手动建立数据模型。设置室内机数据后，会清除之前的数据，根据当前的室内机数据重新建立计算模型。

选中“冷媒管”等项，则显示当前项的计算结果。

3、高级设置

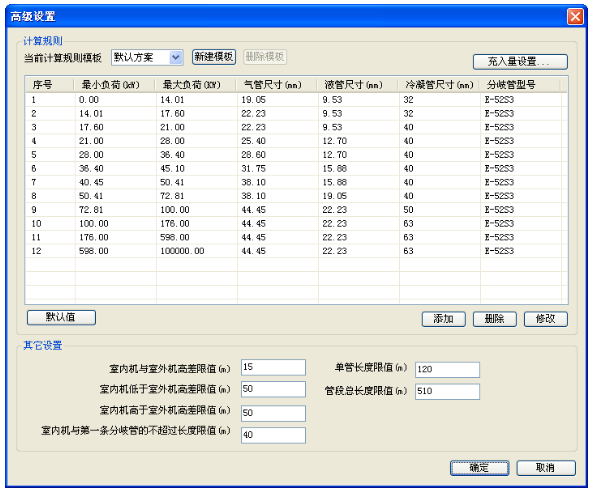

高级设置：弹出高级设置对话框，如下图所示：

新建模板：新建模板数据。

删除模板：删除当前模板数据

默认值：把当前数据恢复到默认值

添加：添加计算数据项

删除：删除计算数据项

修改：修改计算数据项。双击可以进行编辑，编辑后，要保存数据还需要点击修改

4、充入量设置

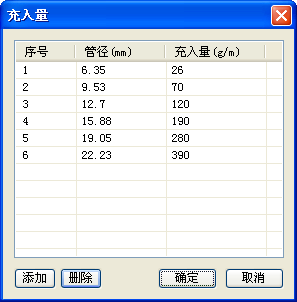

充入量设置：点击充入量设置，则弹出充入量设置对话框，如下图所示：

添加：添加数据项

删除：删除当前选中的数据项

确定：保存数据，退出程序

取消：退出程序

需要注意的时，充入量设置中的管径数据须与计算模块中的液管管径数据相匹配，否则充入量无法进行计算。
