龙8暖通CAD的地暖设计中，规则盘管可以用地热盘管功能绘制，可有一些盘管不是规则的，或者用地热盘管绘制不出想要的效果。

这种场景可以用龙8提供的别的盘管绘制方式来画图。譬如可以用龙8地板采暖模块提供的异形盘管、双线盘管、单线盘管功能来完成盘管的绘制。总有一个功能可以满足设计需要。本文介绍青春无悔，龙8CAD暖通非规则盘管的绘制方法。欢迎下载使用。

异形盘管

菜  单： [地板采暖]→[异形盘管]

功  能：选取盘管形式，绘制任意间距的不规则地板盘管

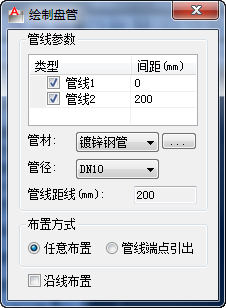

执行命令，对话框如图示：

用户可以输入盘管间距、距墙距离、倒角半径三个参数，并且均为实际尺寸；还可以选择单线盘管或者双线盘管二种类型。

设置完成后：

命令提示：请选取第一点：

命令提示：指定下一点或<放弃>：

命令提示：指定下一点或<放弃>：

… …

（依次点击不规则房间的边界线）

确定，完成不异形盘管绘制。

双线盘管

菜  单： [地板采暖]→[双线盘管]

功  能：绘制双线盘管，可将盘管与分集水器连接，或直接绘制其他类型盘管

盘管连接：

命令提示行：请选取第一点或者[端点]：e

命令提示行：请选择第一条直线：

命令提示行：请选择第二条直线：

命令提示行：指定下一点或[左对齐/中间对齐/右对齐/沿线/放弃]：
